Ofenplatte und Stützen

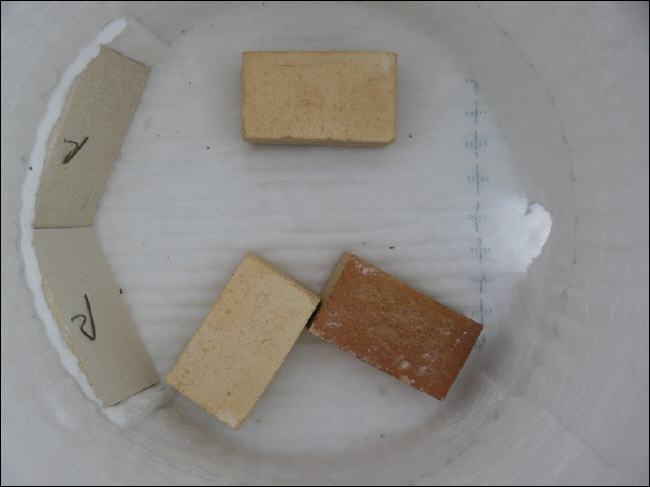

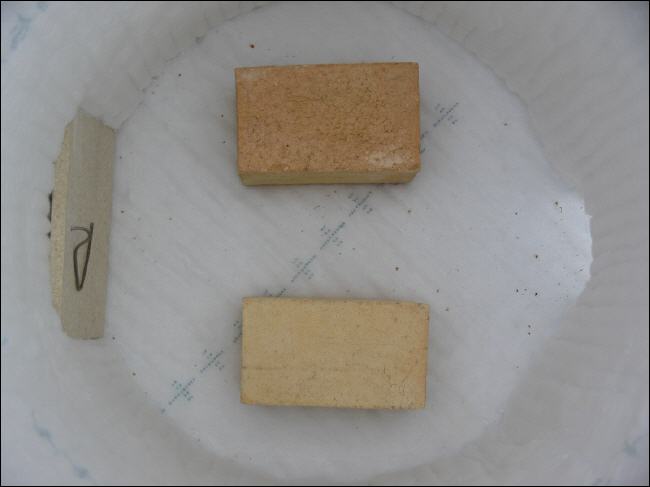

Auf den Fotos auf dieser Seite sieht man die Anordnung der Ofenstützen im Ofen für drei verschiedene Öfen.
Sorgen Sie dafür, dass die Flamme nicht durch die Stützen behindert wird. Es ist auch wichtig, dass die Ofenstützen so gestellt werden, dass sie alle die gleiche Höhe haben.
Auf dem nebenstehenden Foto sieht man, dass die Ofenplatte näher an der Brennereinlassöffnung ist (zur Vergrößerung auf das Foto klicken).
Auf diese Weise entsteht an der Seite mit dem Schutzplatten ein größerer Abstand, was für den Zug des Ofens gut ist. Sie werden auch sehen, dass Sie beim inspizieren des Ofens durch die Auslassöffnung automatisch an der gegenüberliegenden Seite stehen. Und das ist die Seite, wo der Brenner nicht liegt.
Mehr darüber in Kap. F "Beladen"
Typ 260
Typ 160
Typ 160 - 25
